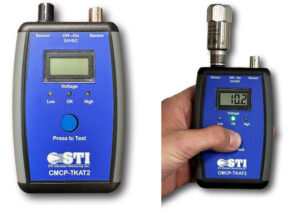

El Verificador de Cable y Polarización de Acelerómetro (Bias Checker) CMCP-TKAT2 es una unidad de mano alimentada con batería diseñado para permitir que los ingenieros de instalación verifiquen el cableado de la planta en los sistemas de monitoreo de vibraciones. La unidad proporciona alimentación de acelerómetro de corriente constante a través de un conector BNC o un conector MIL hembra de 2 pines para una conexión rápida de los sensores estándar de 2 pines. El dispositivo indica una operación de acelerómetro correcta o cableado bajo / alto (circuitos cortos / abiertos) utilizando tres LED de color. Además, el voltaje de polarización del acelerómetro se indica en una pantalla LCD.
Descarga el brochure desde nuestra página haciendo CLICK AQUÍ
• Verifica el voltaje de polarización del sensor (bias checking)
• Verifica el alambrado del cable
• Pantalla LCD muestra voltaje
• Indicadores LED OK, bajos (cortos) o altos (abiertos)
• Batería de 9 V
• Conector de 2 pines para evaluaciones rápidas
• Cable BNC con clips de cocodrilo
• Testea cables para cajas de conexión (BNC a BNC)
• Incluye bolsa de mano para su transporte.

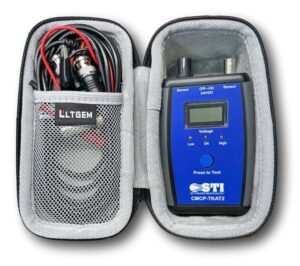

Kit CMCP-TKAT2 con accesorios.

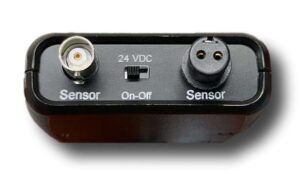

Vista superior del CMCP-TKAT2.
El CMCP-TKAT2 se puede conectar a cajas de interruptores multicanal a través de un cable coaxial BNC/ BNC, o a terminales de caja conexión mediante el uso del cable de clip BNC. Alternativamente, se puede unir directamente un acelerómetro al conector de 2 pines en la parte superior de la unidad. El encendido es a través del botón Push. El medidor LCD indicará el voltaje de polarización del acelerómetro. El interruptor de encendido de 24 VDC en el panel superior es para sensores de prueba que ya están alimentados.
Simplemente alterne el botón de interruptor a la posición Off y presione el botón Push para que se muestre el voltaje y los indicadores LED funcionen.

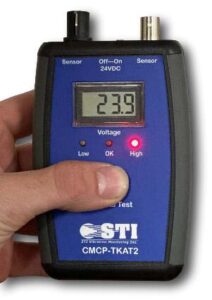

CMCP-TKAT2 mostrando un circuito abierto.
El LED será verde si este voltaje de polarización es entre 6 V y 18 V. Los voltajes de polarización fuera de estos límites indican un acelerómetro defectuoso o posiblemente un cable defectuoso. El LED «Low» será ámbar para voltajes de polarización inferior a 6 V (posiblemente cortocircuito de cable) y el LED «High» será rojo para voltajes de polarización superiores a 18 voltios (circuito abierto).

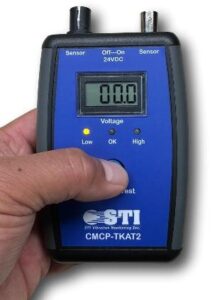

CMCP-TKAT2 mostrando un cortocircuito.
Para preservar la duración de la batería, la unidad se apagará cuando no se presione el botón Push. Se indica una condición de batería baja en la pantalla LCD cuando el voltaje de la batería cae por debajo de 7.5 V
