Las cajas de conexiones BNC son el primer paso para tomar los datos de vibración portátiles de manera más precisa y de forma segura. Los acelerómetros se instalan permanentemente en la máquina a monitorear y se cablean a la caja de conexiones BNC. El recopilador de datos portátil se conecta a la BNC y se toman mediciones repetibles de una distancia segura. Si se desea, la instalación se puede utilizar más tarde como la base para un sistema en línea.
La amplia variedad de cajas de switches y BNC de STI ofrecen un punto de acceso local para los sensores de la máquina. Las cajas de switches y BNC se instalan normalmente dentro de la proximidad de la máquina que se está monitoreando.
Descarga el brochure desde nuestra página haciendo CLICK AQUÍ
• Individual (un BNC por canal) o conmutable (un BNC por 12 canales)
• Cajas de fibra de vidrio, acero pintado o acero inoxidable.
• Cuenta flexible de canal
• Pestillos de puerta de liberación rápida (cuando los BNC se encuentran adentro)
• ID de canal grabado
• Tiras de terminales de entrada de sensores resistentes
• Guía de ubicación de sensor en la puerta
• Adecuado para entornos Class 1 Division 2

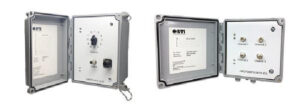

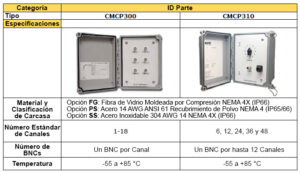

Las cajas de conexiones BNC de la serie CMCP300 son centros de conexión de múltiples canales para terminar las salidas de acelerómetros u otros transductores. Normalmente, están ubicados cerca de una máquina para reducir los costos de cableado, así como para proporcionar un lugar conveniente y seguro para acceder a las señales del sensor. Las cajas BNC de la serie CMCP300 están disponibles con gabinete NEMA 4X de fibra de vidrio, NEMA 4X de acero pintado o NEMA 4X de acero inoxidable, equivalente a IP66. Todas las cajas cuentan con bridas de montaje integrales y cierres de puerta de liberación rápida. El conducto rígido o flexible se puede conectar al gabinete para proteger los cables del sensor, o glándulas de los cables, como nuestros conectores de alivio de tensión impermeables al líquido CMCP261 que pueden usarse para cables individuales que no requieren conductos. Las cajas BNC son adecuadas para entornos Class 1 Division 2.
La mayoría de nuestras cajas de conexiones se ordenan con los BNCs ubicados dentro del gabinete, sin embargo, los BNCs exteriores se pueden especificar con -02 (CMCP300FG-06-02-00) después del número de canales (-06).
Los dos últimos dígitos en la identificación de la pieza determinan si las empuñaduras del cable se instalan en la parte inferior del gabinete como entradas de cable para los sensores.

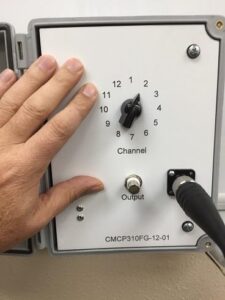

La caja de conexiones BNC conmutable (CMCP310) presenta, además del conector BNC, un conector MS 5015 para conectar un recopilador de datos portátil a través del cable que también se usa para acelerómetros. Simplemente se enchufa y se selecciona a través de los canales para tomar datos.
Las Cajas de Conexión Triaxial serie CMCP30 se utilizan para conectar acelerómetros triaxiales instalados de forma remota a los recolectores y analizadores de datos de múltiples canales. La caja de conexión CMCP303 se instala en un área conveniente y segura y se conecta a acelerómetros triaxiales montados en maquinaria giratoria. Las cajas de conexión de la serie CMCP303 están disponibles en 2, 4 y 6 configuraciones triaxiales. También están disponibles en fibra de vidrio, acero pintado o acero inoxidable, siendo la más popular la versión de fibra de vidrio. Hay disponibles empuñaduras opcionales de cable CMCP261-02.
• Acelerómetros triaxiales de 2, 4 o 6
• Conector de conexión rápida de 4 pines
• Puertas de liberación rápida
• Etiquetas de cableado grabadas
• Acceso fácil y seguro.

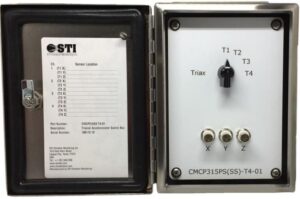

Las cajas de conexiones BNC seleccionables de acelerómetro triaxial serie CMCP315 son centros de conexión de canal múltiple diseñados para terminar las salidas de acelerómetros triaxiales al tiempo que permiten la recopilación de datos simultáneos. Las cajas BNC de la serie CMCP315 consisten en una placa de circuitos con una cubierta frontal extraíble para facilitar la instalación. La placa de cubierta oculta todo el cableado interno para limitar la exposición y así brindar una mayor protección.
• Disponible para 2 a 16 entradas de acelerómetro triaxial
• 3 salidas BNC (X, Y y Z)
• Salida de conexión rápida opcional
• Cajas clasificadas IP66, NEMA 4 / 4X
• Cajas de fibra de vidrio, acero pintado o acero inoxidable.
• Tiras de terminal resistentes
• Pestillos de puerta de liberación rápida
• Cubierta de seguridad de la placa superior

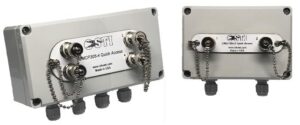

Las cajas BNC de la Serie de Acceso rápido CMCP305 son una solución de bajo costo para agregar un punto de medición local a su ruta de mantenimiento. La carcasa de policarbonato tiene clasificación NEMA 4X e IP67. Los terminales «Tipo de tornillo» pueden manejar hasta 16 cables AWG y están montados en la tapa, dejando la base del gabinete para el cableado. El CMCP305 está disponible en 2 y 4 canales con conectores de alivio de tensión impermeables CMCP261-01 opcionales. La amplia variedad de cajas de switches y BNC de STI están diseñadas para llevarte el punto de medición a ti, manteniéndote alejado de las partes móviles y ahorrarte tiempo de tener que caminar a cada ubicación.
• BNCs individuales
• Bajo costo
• NEMA 4X, IP67
• Solamente para uso en interiores
• 2 o 4 canales
• Tapas de polvo para BNCs

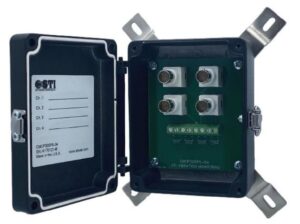

Las cajas de conexiones BNC de acceso rápido CMCP35PS son centros de acceso rápido de múltiple canal para terminar las salidas de acelerómetros u otro cableado de transductor en campo. Normalmente, las cajas se instalan cerca de la máquina para reducir los costos de cableado y proporcionar una forma rápida y segura de acceder a las señales de vibración cuando se usa con un recolector o analizador de datos portátiles.
• BNC individual
• Bajo costo
• Caja de aluminio recubierta de polvo negro fundido a presión
• Protección de ingreso IP66 para ubicaciones al aire libre
• Escalable en 2, 3 o 4 canales
• BNCs internos (detrás de la puerta)
• Tamaño compacto.
